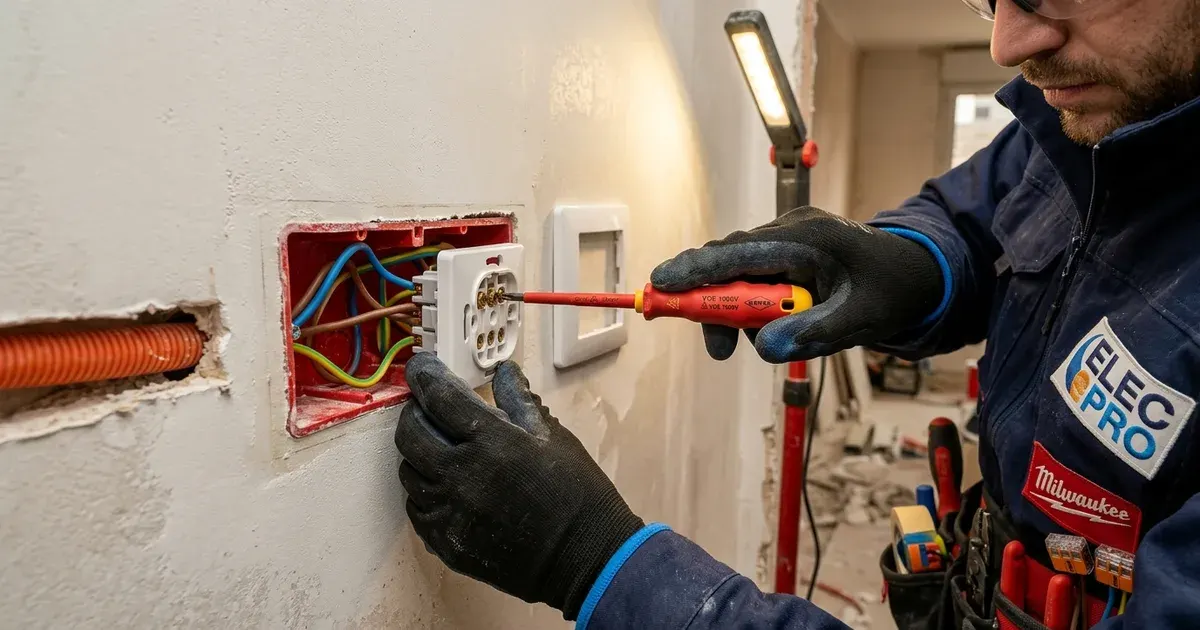

Installer un interrupteur électrique à Senlis : guide 2026

Vous souhaitez installer ou remplacer un interrupteur électrique dans votre logement à Senlis, à Chantilly ou à Creil et vous ne savez pas par où commencer ? Ce guide technique, élaboré par les électriciens d'ELC Senlis, vous accompagne pas à pas : sélection du matériel, coupure sécurisée du courant, raccordement des fils selon la norme NF C 15-100 et remise en service contrôlée. À l'issue de cette lecture, vous saurez précisément si l'intervention est à votre portée ou si elle nécessite l'expertise d'un professionnel qualifié dans le département 60.

Matériel et outillage indispensables avant la pose

Avant d'ouvrir le moindre boîtier, le testeur de tension sans contact est incontournable : comptez 6 à 25 € pour un modèle homologué CAT II 300 V, suffisant pour valider l'absence de tension sur les conducteurs. Les gants isolants de classe 00, protection jusqu'à 500 V, s'obtiennent dès 15 € et restent obligatoires sur tout chantier électrique. Un arc électrique non anticipé peut atteindre 20 000 °C : ces deux équipements ne souffrent aucun compromis.

L'interrupteur doit obligatoirement porter le marquage CE et NF USE, garant de sa conformité à la directive basse tension et à la norme NF C 15-100. Un modèle simple allumage de marque courante (Legrand Céliane, Schneider Odace) coûte entre 3 et 18 €, un variateur intégré pouvant dépasser 50 €. Le degré de protection doit atteindre IP 21 minimum en pièce sèche, et IP 44 obligatoire à moins de 60 cm d'un point d'eau.

Le câblage neuf exige du conducteur rigide H07V-U 1,5 mm² sur les circuits d'éclairage, conformément à l'article 527 de la NF C 15-100 — la section 2,5 mm² étant réservée aux circuits prises. Le code couleur est normé : bleu pour le neutre, rouge ou noir pour la phase, vert-jaune pour la terre. Prévoyez toujours un surplus de 10 à 15 cm à chaque extrémité pour un raccordement sans tension mécanique sur les bornes.

La pince à dénuder réglable (10 à 20 €) permet d'ôter précisément 10 à 12 mm d'isolant sans entailler le conducteur, longueur imposée par les constructeurs pour garantir le serrage en borne. Les tournevis doivent être isolés 1 000 V VDE selon la norme DIN EN 60900, avec embouts plat 2,5 mm et Pozidriv PZ1. Une perceuse-visseuse avec chevilles plastique ø 6 mm et vis 3,5 × 35 mm complète le kit pour les boîtiers d'encastrement.

Les connecteurs Wago série 221 (0,80 € l'unité) remplacent avantageusement les dominos à vis : résistance de contact inférieure à 1 mΩ, compatibles conducteurs rigides et souples, conformes à la norme IEC 60947-7-1. Pour les jonctions, choisissez des boîtiers de dérivation Ø 80 mm encastrables avec couvercle déclipsable — la NF C 15-100 impose que toute dérivation reste accessible sans démolition. Un rouleau de ruban isolant classe F (moins de 3 €) complète la liste.

• Testeur de tension sans contact — Modèle homologué CAT II 300 V minimum (6–25 €). À utiliser systématiquement avant tout contact avec les conducteurs pour confirmer l'absence de tension résiduelle.
• EPI : gants et lunettes isolants — Gants de classe 00 (jusqu'à 500 V, norme NF EN 60903) et lunettes anti-projection pour toute manipulation d'appareillage, même en régime de consignation.
• Interrupteur marqué CE + NF USE — Vérifiez le marquage CE, la référence NF USE et l'indice IP adapté à la pièce. Préférez les grandes marques (Legrand, Schneider, Siemens) pour la traçabilité et la garantie pièces.
• Câble H07V-U 1,5 mm² code couleur normé — Conducteur rigide conforme NF C 15-100. Achetez 20 % de longueur supplémentaire pour anticiper les chutes de coupe et les surplus indispensables aux bornes de raccordement.
• Outillage isolé 1 000 V VDE — Pince à dénuder réglable, tournevis plat 2,5 mm et Pozidriv PZ1, perceuse-visseuse. Tous les manches doivent afficher le marquage 1 000 V selon la norme DIN EN 60900.
• Connecteurs et boîte de dérivation — Wago 221 (2 à 5 fils) pour les jonctions, boîtier Ø 80 mm encastrable avec couvercle déclipsable et ruban isolant classe F pour toute reprise de gaine endommagée.

Couper le courant et vérifier l'absence de tension en toute sécurité

Avant toute intervention, localisez le disjoncteur divisionnaire du circuit éclairage dans votre tableau électrique — généralement calibré à 10 A pour la lumière, 16 A pour les prises de courant. La norme NF C 15-100 (révision 2015) impose un étiquetage lisible de chaque disjoncteur ; si le vôtre n'est pas identifié, allumez le luminaire concerné et coupez les disjoncteurs un par un pour isoler le bon circuit. Une fois repéré, basculez-le en position OFF et vérifiez visuellement l'extinction de la lumière — mais cette confirmation visuelle ne remplace jamais la mesure instrumentale.

La Vérification d'Absence de Tension (VAT) constitue l'étape obligatoire et non-négociable avant tout contact avec les conducteurs. Utilisez un testeur de tension homologué minimum CAT III 600 V, disponible entre 15 € et 80 € selon la marque (Fluke 1AC-A1-II, Chauvin Arnoux C150, Tacklife). La technique professionnelle impose un protocole en 3 temps : tester d'abord sur une prise active pour confirmer que l'appareil fonctionne, mesurer ensuite sur le circuit coupé, puis retester sur la prise active pour s'assurer que le testeur n'a pas défailli entre-temps.

À la boîte d'encastrement, effectuez systématiquement 3 mesures distinctes : phase-neutre, phase-terre et neutre-terre. Une valeur non nulle — même 12 V résiduel — signale un retour de tension ou un câblage croisé à diagnostiquer avant d'aller plus loin. Dans les maisons senlisiennes antérieures aux années 1970, certaines installations ne comportent pas de conducteur de protection (fil vert/jaune) : cette absence constitue une non-conformité majeure à signaler impérativement à un professionnel.

La consignation du disjoncteur vient compléter la mise en sécurité : un cadenas de consignation (5 € à 25 €) bloque physiquement la remise sous tension accidentelle par un tiers. La norme NF EN 50110-1 relative à l'exploitation des installations électriques basse tension formalise ce protocole pour toute intervention en milieu résidentiel. L'OPPBTP rappelle qu'environ 1 accident électrique sur 3 survient lors d'une remise sous tension non concertée — un risque particulièrement réel dans un logement partagé ou en copropriété.

• Identifier le bon disjoncteur — Repérez le disjoncteur 10 A (éclairage) ou 16 A (prises) à l'aide de l'étiquetage imposé par la NF C 15-100, ou par élimination successive avec la lumière allumée.
• Couper et confirmer visuellement — Basculez le disjoncteur en position OFF et vérifiez l'extinction du luminaire. Cette étape n'est qu'une pré-confirmation, jamais suffisante seule.
• Tester le VAT sur un circuit actif — Avant de mesurer le circuit coupé, validez le bon fonctionnement de votre testeur CAT III sur une prise ou un circuit sous tension connu.
• Effectuer les 3 mesures à la boîte — Mesurez phase-neutre, phase-terre et neutre-terre à l'encastrement. Toute valeur non nulle impose un arrêt immédiat de l'intervention.
• Retester le VAT sur circuit actif — Après la mesure sur le circuit coupé, reconfirmez que le testeur fonctionne toujours en retestant sur un circuit actif — protocole professionnel obligatoire.
• Consigner le disjoncteur — Posez un cadenas de consignation (5 € à 25 €) sur le disjoncteur coupé pour empêcher toute remise sous tension accidentelle pendant toute la durée des travaux.

Raccordement des fils : câblage étape par étape selon la norme

Avant tout raccordement, identifiez les fils par leur couleur conformément à la norme NF C 15-100 : phase en brun, rouge ou noir, neutre en bleu, conducteur de protection en vert-jaune. Dans un câble H07V-U 1,5 mm², section minimale imposée pour un circuit d'éclairage, chaque conducteur doit être dénudé sur 10 à 12 mm pour une borne à vis, ou 8 mm pour une borne automatique à ressort. Une inversion de fils à ce stade provoque une disjonction immédiate à la remise sous tension.

Le dénudage s'effectue avec un dénudeur à crans calibrés, jamais avec un cutter qui risque d'entailler les brins et de créer un point chaud pouvant atteindre 300 °C sous charge. Pour un câble rigide 1,5 mm², callez le cran à 1,5 mm et effectuez une rotation franche sur 180°. Les fils souples multibrins doivent être torsadés à la main puis sertis avec une virole en cuivre étamé avant introduction dans la borne, ce qui réduit de 60 % le risque de desserrage par vibration.

Sur un interrupteur simple allumage, la phase arrivante se connecte sur la borne « L » et le retour de phase vers le luminaire sur la borne « L1 ». Le serrage à vis doit atteindre 0,4 à 0,6 N·m selon les fiches techniques Legrand, Schneider ou Hager : un serrage insuffisant génère une résistance de contact supérieure à 0,1 Ω, source d'échauffement et d'arc électrique. Aucun fil dénudé ne doit déborder de plus de 1 mm au-delà de la borne.

Pour un montage va-et-vient, le câble de liaison entre les deux interrupteurs est un 3G1,5 mm² : la borne commune « C » reçoit la phase côté interrupteur amont ou le retour de phase côté aval, les bornes « L1 » et « L2 » accueillent les deux conducteurs de navette. Un schéma intégrant un télérupteur exige un câble 4G1,5 mm² et la liaison entre boîtes d'encastrement ne doit pas dépasser 10 m sans passer en section 2,5 mm².

Avant de refermer le boîtier, vérifiez que le conducteur de protection est raccordé à la borne terre si l'interrupteur est de classe I, conformément à l'article 537.5 de la NF C 15-100. Tirez chaque fil avec une force de 10 N pendant 3 secondes pour détecter tout raccordement défaillant : c'est le critère terrain appliqué par les installateurs professionnels. Contrôlez enfin qu'aucun brin de cuivre nu ne déborde hors de la borne pour éviter tout court-circuit à l'insertion du mécanisme dans le boîtier.

• Identifier les conducteurs — Repérez phase (brun/rouge/noir), neutre (bleu) et terre (vert-jaune) avant tout contact. Une confusion phase/neutre inverse la commande et crée un risque d'électrisation au toucher du luminaire.
• Dénuder à la bonne longueur — 10 à 12 mm pour une borne à vis, 8 mm pour une borne automatique à ressort. Utilisez un dénudeur calibré au diamètre du conducteur — jamais un cutter qui entaille les brins.
• Sertir les fils multibrins — Torsadez les brins souples et sertissez-les avec une virole en cuivre étamé de 1,5 mm² avant insertion dans la borne. Cette étape garantit un contact stable et évite le desserrage progressif.
• Raccorder selon le schéma — Simple allumage : phase sur « L », retour de phase sur « L1 ». Va-et-vient : phase sur la borne commune « C » de l'interrupteur amont, navettes sur « L1 » et « L2 » des deux appareils.
• Serrer au couple recommandé — 0,4 à 0,6 N·m pour les bornes à vis standard des appareillages courants. Vérifiez chaque raccordement en tirant le fil avec une force de 10 N pendant 3 secondes sans qu'il se décroche.
• Connecter le conducteur de protection — Obligatoire sur tout interrupteur de classe I à boîtier métallique (article 537.5 NF C 15-100). Assurez-vous qu'aucun brin de cuivre nu ne dépasse la borne avant d'enficher le mécanisme.

Simple allumage, va-et-vient, double allumage : quel branchement pour votre usage ?

Le simple allumage mobilise seulement 2 fils — phase (L) et retour de phase — raccordés aux bornes d'un interrupteur unipolaire. Ce schéma couvre environ 70 % des points de commande dans un logement résidentiel courant. Le câble requis est un H07V-U 1,5 mm² sous gaine ICT conformément à la norme NF C 15-100, et le mécanisme seul est tarifé de 5 à 25 € selon la gamme choisie (Legrand Céliane, Schneider Odace).

Le montage va-et-vient relie 2 interrupteurs via un câble 3G1,5 mm² qui transporte la phase, le retour de phase et la navette, fil de liaison spécifique à ce schéma. Chaque appareil comporte 3 bornes : 1 borne commune (L) et 2 bornes navette (L1, L2) qu'il est impératif de ne pas inverser sous peine de dysfonctionnement. Ce câblage est obligatoire dès que 2 points de commande pilotent un même luminaire, notamment dans les couloirs dépassant 5 mètres ou les escaliers.

Le double allumage commande 2 circuits d'éclairage indépendants depuis un seul mécanisme bipolaire, mobilisant 4 fils : 1 phase commune et 2 retours de phase distincts raccordés à chacun des 2 basculeurs. Ce branchement équipe couramment les séjours double zone (ambiance + spots encastrés) ou les salles de bains exigeant 2 commandes séparées. Le mécanisme double allumage coûte entre 12 et 45 € hors pose selon la finition.

Dans les couloirs longs et les escaliers, un télérupteur modulaire (Hager, Legrand) remplace efficacement le va-et-vient en acceptant un nombre illimité de boutons-poussoirs sur le même câble de commande 1,5 mm². Sa minuterie réglable de 30 secondes à 7 minutes évite les oublis d'éclairage et réduit la consommation électrique. Le télérupteur installé au tableau oscille entre 15 et 40 €, auxquels s'ajoutent 4 à 10 € par bouton-poussoir.

Les interrupteurs connectés (protocoles Zigbee, Z-Wave ou radio 868 MHz) exigent presque systématiquement un fil neutre, absent de nombreux boîtiers anciens, ce qui bloque l'installation sans travaux complémentaires. Avant d'acheter un modèle Legrand Céliane with Netatmo ou Schneider Wiser (à partir de 35 € l'unité), vérifier la présence de ce neutre dans la boîte d'encastrement est une étape incontournable. Ces appareils permettent ensuite la programmation horaire et le pilotage vocal sans modifier le câblage principal du circuit.

Remise en service et contrôle du bon fonctionnement

Avant toute remise sous tension, procédez à une vérification visuelle rigoureuse du boîtier d'encastrement : chaque fil doit être correctement engagé dans sa borne à vis, sans dépassement de gaine conductrice ni isolant pincé. Le serrage des bornes s'effectue avec un couple de 0,5 à 0,8 N·m selon les préconisations des fabricants Legrand ou Schneider — un serrage insuffisant provoque des résistances de contact qui génèrent des points chauds dangereux. Vérifiez également que le mécanisme est bien clipsé ou vissé sur la griffe d'encastrement sans jeu apparent.

Une fois le disjoncteur de circuit remis en position ON, mesurez la tension en sortie avec un testeur de phase multifonction ou un multimètre réglé sur AC 250 V : la tension nominale doit afficher 230 V ±10 % conformément à la norme NF C 15-100, soit entre 207 et 253 V. Si la mesure s'écarte de cette plage, la source du problème est en amont de l'interrupteur — défaut de neutre ou chute de tension sur une ligne de plus de 25 mètres. N'allez pas plus loin sans identifier et corriger la cause avant de poursuivre.

Testez le fonctionnement mécanique en actionnant la touche au moins 5 fois consécutives dans chaque sens pour détecter un défaut de contact intermittent dès la mise en service. Un interrupteur de qualité certifié CE est dimensionné pour 50 000 cycles de manœuvre minimum : un claquement anormal ou une résistance irrégulière à la manœuvre signale un mécanisme défectueux à remplacer immédiatement. Sur un va-et-vient, vérifiez impérativement la commutation correcte depuis les 2 points de commande.

Après validation électrique, posez la platine de finition en vous assurant qu'elle affleure parfaitement le mur sans décoller ni gauchir — un écart supérieur à 2 mm trahit un boîtier d'encastrement mal positionné ou une cloison non plane. Serrez les vis de fixation sans excès pour ne pas fissurer le support en matière thermoplastique, dont la résistance mécanique est dimensionnée pour un couple maximal de 0,4 N·m. La profondeur réglementaire du boîtier est de 40 mm minimum selon NF C 15-100, ce qui conditionne directement le bon habillage final.

• Inspection visuelle des raccordements — Vérifiez que chaque fil est fermement logé dans sa borne à vis, sans gaine conductrice dénudée exposée ni toron de cuivre apparent hors de la borne avant de remettre sous tension.
• Remise en service au tableau électrique — Réenclenchez le disjoncteur du circuit concerné en position ON en signalant la manœuvre à toute personne présente. Restez à distance du boîtier lors de la première mise sous tension.
• Mesure de tension en sortie — Contrôlez la tension aux bornes avec un multimètre en mode AC : la valeur attendue est 230 V ±10 % (207–253 V) conformément à la norme NF C 15-100. Tout écart impose une investigation en amont.
• Test de commutation mécanique — Actionnez l'interrupteur 5 fois minimum dans chaque sens pour révéler un contact intermittent. Sur un va-et-vient, testez la commutation depuis chacun des 2 points de commande indépendamment.
• Pose et contrôle de la platine de finition — Clipez ou vissez la plaque de finition en vérifiant l'affleurement sur la cloison. Un jeu supérieur à 2 mm ou un décollement signale un boîtier mal positionné ou une profondeur de pose insuffisante.
• Contrôle fonctionnel final de l'éclairage — Vérifiez que le ou les luminaires commandés s'allument et s'éteignent correctement à chaque manœuvre, sans scintillement ni délai anormal de commutation, signe d'un mauvais contact résiduel.

Faire appel à un électricien à Senlis : situations où le professionnel s'impose

Certains travaux électriques dépassent le cadre légal du DIY et exigent l'intervention d'un électricien qualifié à Senlis. Toute modification du tableau de répartition — ajout d'un disjoncteur différentiel 30 mA, création d'un nouveau circuit — tombe sous la norme NF C 15-100 et nécessite une attestation CONSUEL avant remise sous tension. Sans ce document, votre assurance habitation peut refuser d'indemniser un sinistre électrique, même si la facture de réparation dépasse 50 000 €.

Les logements construits avant 1975 recèlent fréquemment des installations en câble aluminium ou sans conducteur de terre, deux situations classées défauts graves par le diagnostiqueur. Un électricien professionnel réalise dans ce cas un diagnostic complet selon la norme NFC 16-600, identifiant jusqu'à 30 points de contrôle obligatoires avant d'engager la moindre rénovation partielle. Ignorer ces anomalies expose le propriétaire à une mise en demeure de l'assureur en cas d'incendie.

Dans le cadre d'une location, le bailleur est tenu de fournir un diagnostic électrique datant de moins de 6 ans pour tout logement dont l'installation a plus de 15 ans (loi Alur 2014). À Senlis et dans l'Oise, ce diagnostic coûte entre 90 € et 150 € HT ; tout défaut grave relevé impose une mise en conformité par un professionnel certifié avant remise en bail.

Les montages domotiques — interrupteurs connectés Zigbee, Z-Wave ou en protocole KNX — requièrent systématiquement un fil neutre au boîtier, absent dans environ 40 % des installations françaises de moins de 20 ans. Câbler ce neutre depuis le tableau implique une intervention sur les gaines existantes et, souvent, la pose d'un conduit IRO ou IRL encastré, travaux réservés aux professionnels maîtrisant les DTU 70.1 et 70.2.

Pour un remplacement d'interrupteur simple confié à un électricien à Senlis, comptez entre 80 € et 140 € TTC main-d'œuvre incluse, pièces en sus. Exigez un artisan titulaire de la qualification RGE Qualifelec ou d'une certification Qualibat 521 : ces labels garantissent une couverture décennale et ouvrent l'accès aux aides CEE si la rénovation globale dépasse 1 000 € de travaux.

• Modification du tableau électrique — Ajout d'un disjoncteur, pose d'un différentiel 30 mA ou création d'un circuit : intervention réservée aux pros, attestation CONSUEL obligatoire avant remise sous tension.
• Installation aluminium ou sans terre — Câblage antérieur à 1975 classé défaut grave lors du diagnostic NFC 16-600, nécessitant une mise en conformité complète avant tout nouveau chantier.
• Mise en conformité locative — Diagnostic électrique obligatoire pour tout bail sur une installation de plus de 15 ans ; les défauts graves doivent être corrigés par un professionnel avant relocation.
• Interrupteur connecté avec neutre manquant — Le tirage d'un fil neutre depuis le tableau en conduit IRL ou IRO encastré est un travail de gaine réservé aux électriciens qualifiés maîtrisant les DTU 70.1 et 70.2.
• Signes de dysfonctionnement graves — Traces de brûlure autour d'un boîtier, disjoncteur qui saute fréquemment, odeur de plastique chaud : risque incendie immédiat, coupez le général et appelez un pro.
• Rénovation post-maçonnerie — Après démolition d'une cloison ou ravalement lourd, la continuité et l'intégrité des gaines doivent être vérifiées par un professionnel avant toute remise sous tension.

Questions frequentes

Quel matériel faut-il pour remplacer un interrupteur électrique soi-même ?

Comment vérifier que le courant est bien coupé avant de toucher les fils ?

Combien de fils faut-il raccorder sur un interrupteur simple allumage ?

Pourquoi mon interrupteur clignote ou chauffe après l'installation ?

Quel est le prix d'un interrupteur électrique posé par un électricien à Senlis en 2026 ?

Installer un interrupteur électrique est une opération accessible à condition de respecter scrupuleusement les consignes de sécurité et les règles de câblage de la norme NF C 15-100 en vigueur. Dès que l'installation présente une complexité — va-et-vient, câblage vétuste ou tableau à mettre à niveau — les électriciens d'ELC Senlis interviennent rapidement dans le département 60 et dans toute la région Hauts-de-France. Ne prenez aucun risque avec l'électricité : contactez ELC Senlis pour un devis gratuit et une intervention garantie.
