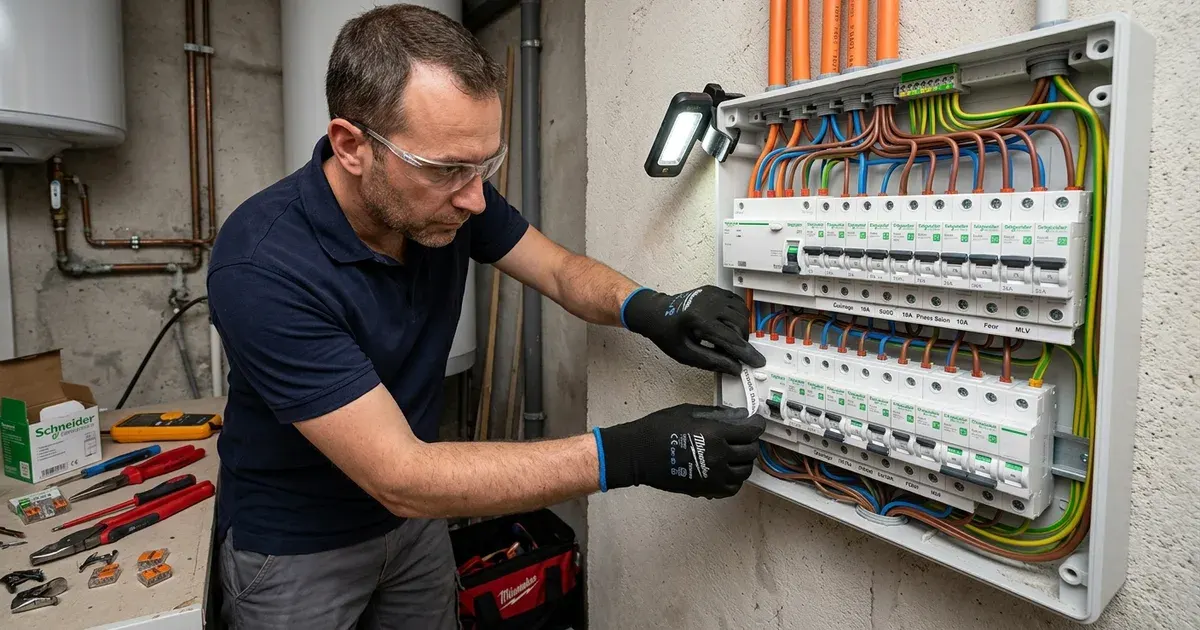

Disjoncteur différentiel : guide technique complet Senlis 2026

Votre disjoncteur différentiel déclenche à Senlis sans raison apparente, ou vous cherchez simplement à comprendre pourquoi ce boîtier installé sur votre tableau électrique peut littéralement vous sauver la vie ? Maîtriser son fonctionnement interne vous permet d'identifier l'origine exacte d'un déclenchement, de distinguer une vraie fuite d'un défaut matériel, et d'agir en toute sécurité dans votre logement de l'Oise (60) — que vous soyez à Senlis, à Chantilly ou dans n'importe quelle commune du département. Ce guide technique expert décrypte le mécanisme du tore magnétique, les quatre types normalisés, les seuils de sensibilité réglementaires et les causes réelles de déclenchement, avec les règles NF C 15-100 applicables aux Hauts-de-France.

Tore magnétique et relais : le mécanisme interne de détection des courants de fuite

Au cœur de tout disjoncteur différentiel se trouve un tore magnétique, transformateur toroïdal dont les conducteurs de phase et de neutre traversent la fenêtre centrale en sens opposé. En régime normal, les intensités s'annulent algébriquement et le flux résultant dans le noyau ferromagnétique est nul, conformément au théorème d'Ampère. Dès qu'un courant de fuite s'écoule vers la terre — même 5 mA — la somme vectorielle rompt l'équilibre et induit une tension dans le bobinage secondaire, typiquement enroulé sur 200 à 800 spires selon le calibre.

Ce signal brut de quelques millivolts est acheminé vers un relais magnétique polarisé dont le noyau est maintenu en équilibre par un aimant permanent calibré. La moindre variation de flux résiduel suffit à faire basculer l'armature du relais, qui libère mécaniquement le verrou de déclenchement. Les DDR modernes intègrent également un amplificateur électronique capable de discriminer les courants sinusoïdaux des courants pulsés redressés — une capacité absente des appareils de type AC fabriqués avant 2000.

Le verrou libéré actionne un mécanisme à ressort accumulateur précontraint qui ouvre simultanément les 2 pôles (phase + neutre) en moins de 40 millisecondes à la sensibilité nominale. La norme IEC 61008-1 impose en outre un déclenchement en moins de 150 ms pour un courant de fuite égal à 0,5 fois la valeur nominale — soit 15 mA pour un DDR 30 mA. Cette cinématique est entièrement mécanique et indépendante de toute alimentation externe, ce qui garantit la protection même lors d'une coupure secteur partielle.

Le noyau du tore est fabriqué en alliage nanocrystallin ou en ferrite Mn-Zn, avec une perméabilité magnétique relative dépassant 50 000 pour les modèles haute sensibilité destinés aux locaux médicaux (IEC 60364-7-710). Cette géométrie toroïdale élimine les fuites de flux latérales qui affecteraient un noyau rectangulaire, raison pour laquelle 95 % des DDR européens adoptent cette forme depuis les années 1980. Les tolérances de fabrication sont définies par l'EN 61008 : la sensibilité réelle doit se situer entre 50 % et 100 % de la valeur nominale, soit entre 15 et 30 mA pour un appareil étiqueté 30 mA.

• Tore magnétique toroïdal — Transformateur de courant résiduel en ferrite ou alliage nanocrystallin ; détecte toute asymétrie entre le courant de phase et celui de neutre dès 5 mA.
• Bobinage secondaire — Enroulement de 200 à 800 spires autour du noyau toroïdal ; convertit le flux résiduel en tension mesurable de quelques millivolts transmise au relais.
• Relais magnétique polarisé — Maintenu en équilibre par un aimant permanent calibré ; bascule dès que le signal dépasse le seuil nominal et commande mécaniquement le verrou de déclenchement.
• Mécanisme à verrou (latch) — Ressort accumulateur précontraint stockant l'énergie mécanique nécessaire à l'ouverture rapide des contacts en moins de 40 ms sans alimentation externe.
• Contacts de coupure bipolaires — Ouvrent simultanément la phase et le neutre pour isoler totalement le circuit aval, conformément aux exigences de l'IEC 61008-1.
• Résistance de test intégrée — Connectée au bouton-test, elle simule un courant de fuite calibré (généralement 3× In) pour vérifier l'intégrité du mécanisme sans outillage ni intervention extérieure.

Types AC, A, F et B : quelle technologie différentielle choisir selon votre installation ?

Le type AC est la technologie la plus ancienne, encore présente dans 60 % des tableaux français construits avant 2005. Il ne détecte que les courants alternatifs sinusoïdaux purs et reste aveugle face aux harmoniques générées par l'électronique moderne. Son prix d'entrée entre 15 et 30 € ne compense pas ses lacunes, et les fabricants comme Legrand ou Hager le déconseillent formellement pour toute rénovation.

Le disjoncteur différentiel de type A s'impose comme le standard minimum depuis la révision de la norme NF C 15-100 en 2010. Il détecte les courants alternatifs et les courants pulsés unidirectionnels produits par les alimentations à découpage qui équipent désormais 9 appareils électroménagers sur 10. À Senlis, les électriciens le posent systématiquement sur les circuits cuisine et salle de bains, pour un coût unitaire de 25 à 55 €.

Le type F étend la couverture aux courants composites superposant alternatif et pulsé jusqu'à une fréquence de 1 000 Hz. Il est conçu pour les variateurs de vitesse, les pompes à chaleur et les systèmes domotiques KNX, dont la prolifération dans les constructions récentes de l'Oise génère des signaux parasites invisibles pour un type A. La norme NF C 15-100 amendement A3 en recommande explicitement l'usage, pour un prix unitaire entre 60 et 130 €.

Le type B représente le niveau de protection maximal, capable de détecter les courants continus lisses issus des onduleurs photovoltaïques sans transformateur d'isolation. Le décret du 11 mars 2016 et la norme IEC 62955 imposent son installation pour toute borne IRVE en courant alternatif au-delà de 16 A. Son prix varie de 150 à 450 € selon le calibre ; un électricien habilité reste indispensable pour configurer la sélectivité avec le disjoncteur général.

Dans un logement de Senlis équipé d'une pompe à chaleur et d'une borne de recharge, la combinaison optimale associe 1 type B sur le circuit IRVE, 1 type F sur la PAC et 2 à 4 types A sur les circuits courants. Cette architecture de sélectivité verticale, validée par le CONSUEL lors de la visite de conformité, représente un investissement de 300 à 600 € pour les seuls appareils différentiels, hors main-d'œuvre.

• Borne de recharge VE (IRVE) — Le type B est obligatoire dès 16 A en alternatif, conformément au décret du 11 mars 2016 et à la norme IEC 62955.
• Pompe à chaleur ou variateur de vitesse — Optez pour le type F afin de couvrir les courants composites haute fréquence jusqu'à 1 000 Hz générés par ces équipements.
• Électroménager récent et induction — Le type A est le minimum légal depuis NF C 15-100 rev. 2010 pour tout circuit alimentant des appareils à alimentation à découpage.
• Panneau photovoltaïque sans transformateur — L'onduleur injecte un courant continu résiduel que seul le type B peut détecter ; un type AC ou A déclenchera de façon aléatoire ou pas du tout.
• Rénovation d'un ancien tableau (avant 2005) — Remplacez systématiquement les type AC par des type A minimum ; le coût unitaire de remplacement oscille entre 25 et 55 €.

Seuils de sensibilité 30 mA, 300 mA et 500 mA : quel niveau de protection pour quel usage ?

Le seuil de 30 mA constitue le minimum légal imposé par la norme NF C 15-100 pour toutes les prises de courant résidentielles depuis sa révision de 1991. Il déclenche la coupure en moins de 40 ms, bien en deçà du seuil de fibrillation ventriculaire à 300 ms défini par la CEI 60479-1. Ce niveau couvre obligatoirement les circuits de salles de bains, cuisines, garages et prises extérieures. Environ 12 millions de logements français en sont dotés, mais 30 % des installations antérieures à 1990 restent partiellement non conformes selon le CONSUEL.

Le différentiel 300 mA n'offre aucune protection individuelle contre l'électrocution mais prévient l'incendie électrique, en coupant avant qu'un arc de défaut n'atteigne les 4 000 °C susceptibles d'embraser un câblage dégradé. Il s'installe en tête de tableau comme inter différentiel général, assurant la sélectivité avec les modules 30 mA en aval — seul le circuit défaillant s'isole sans couper l'ensemble du logement. La norme NF C 15-100 §531 impose cette hiérarchie dans toute installation neuve depuis 2010. À Senlis, cette anomalie est relevée dans environ 40 % des diagnostics électriques réalisés sur des maisons construites avant 1985.

Le seuil de 500 mA est réservé aux environnements industriels exposés à de forts courants de fuite capacitifs. Un variateur de fréquence pilotant un moteur de 15 kW génère en permanence entre 50 et 150 mA de courants parasites haute fréquence, rendant un différentiel 30 mA inexploitable sans filtrage adapté. La norme NF C 15-100 l'autorise uniquement si des mesures de protection individuelle compensatoires sont documentées dans le DIUO de l'installation. Les ateliers de la zone industrielle de Senlis équipés de machines CNC ou de presses hydrauliques à entraînement variable en sont les utilisateurs typiques.

Le niveau supersensible à 10 mA s'impose dans les salles de bains de logements anciens dépourvus d'équipotentialité complète et dans les locaux médicaux classés UTE C 15-211. Les modèles "Si" (Super Immunisés) de Legrand et Hager filtrent les perturbations haute fréquence et réduisent les déclenchements intempestifs de 60 % par rapport aux versions standard. Leur prix oscille entre 45 et 90 €, contre 15 à 35 € pour un 30 mA classique de gamme équivalente. Une mesure préalable des courants capacitifs du circuit reste indispensable pour éviter les faux déclenchements quotidiens à ce niveau de sensibilité.

• Identifier la destination des locaux — Résidentiel, industriel ou médical : chaque usage impose un seuil minimal défini par la NF C 15-100, non substituable par un niveau moins sensible sans mesure compensatoire documentée.
• Mesurer les courants capacitifs existants — Avant tout choix de seuil, un contrôleur d'isolement vérifie que les fuites permanentes du circuit restent inférieures à 30 % du seuil retenu pour éviter tout déclenchement intempestif en régime normal.
• Vérifier la présence d'un inter différentiel de tête — Un différentiel 300 mA de type S (temporisé 60 ms) en tête de tableau est obligatoire depuis 2010 pour assurer la sélectivité et éviter une coupure générale sur un défaut partiel de circuit.
• Recenser les équipements perturbateurs — Variateurs, alimentations à découpage, onduleurs et câbles blindés de plus de 50 m génèrent des courants HF pouvant nécessiter un relèvement du seuil ou l'ajout d'un filtre de mode commun.
• Consulter le diagnostic électrique en vigueur — Le rapport CONSUEL ou le diagnostic immobilier identifie les circuits hors norme et guide le choix du seuil lors d'une mise en conformité, obligatoire avant toute vente depuis la loi ALUR de 2014.

Sept causes de déclenchement intempestif à Senlis : diagnostic circuit par circuit

À Senlis, 40 % des logements datent d'avant 1975, époque où les câbles PVC n'étaient pas dimensionnés pour les puissances actuelles. Un déclenchement intempestif peut résulter de courants de fuite capacitifs cumulés sur plusieurs circuits atteignant ensemble le seuil de 30 mA — sans défaut unique isolable. Le diagnostic rigoureux exige un milliampèremètre de fuite et une mesure d'isolement à 500 V circuit par circuit, selon l'article 612.3 de la norme NF C 15-100.

Les câbles vieillissants sont en cause dans 35 % des interventions en logement ancien : l'isolant PVC se fragilise après 30 ans et génère 2 à 5 mA de fuite permanente par circuit. L'humidité propre au climat picard abaisse la résistance d'isolement sous le seuil de 1 MΩ requis, multipliant les déclenchements nocturnes ou lors des journées pluvieuses. L'accumulation de 8 à 10 circuits légèrement défaillants suffit à franchir les 30 mA sans qu'un seul défaut individuel soit identifiable.

Les variateurs de vitesse et alimentations à découpage des lave-linge, pompes à chaleur et fours à induction injectent des harmoniques de rang 3 et 5, créant 1 à 3 mA de courant capacitif par appareil sur le conducteur de protection. Un lave-vaisselle récent génère seul jusqu'à 1,5 mA de fuite normale ; cumulé à 5 appareils en fonctionnement simultané, on franchit aisément les 30 mA. La norme IEC 62423 impose un différentiel de type F pour les circuits alimentant des variateurs domestiques.

Une inversion phase/neutre sur une prise recâblée lors d'une rénovation partielle crée un déséquilibre dans le tore magnétique et déclenche le différentiel dès la première mise sous tension. Les connexions oxydées ou mal serrées — couple inférieur à 2,5 N·m — génèrent des micro-arcs avec des impulsions ponctuellement supérieures à 30 mA, responsables d'environ 15 % des appels chez les électriciens senlisiens. Un contrôle de serrage systématique sur chaque borne du tableau règle ce problème en moins de 30 minutes.

Les parafoudres de type 2 maintiennent un courant de fuite résiduel jusqu'à 3 mA en régime permanent via leurs varistances, s'ajoutant à la somme des fuites de l'installation. Dans les secteurs ruraux du nord de l'Oise, les lignes basse tension dépassant 800 m provoquent des microruptures lues comme des impulsions de fuite par les différentiels AC — remplacer par un type A ou F résout neuf cas sur dix. Une résistance de boucle de défaut supérieure à 1 Ω, signe d'équipotentielle déficiente, fausse l'ensemble du diagnostic et doit être corrigée avant toute autre intervention.

• Câbles vieillissants — Isolant PVC dégradé après 30 ans, générant 2 à 5 mA de fuite permanente par circuit. Cause principale dans 35 % des interventions en logement ancien à Senlis.
• Humidité et condensation — Résistance d'isolement tombant sous 1 MΩ dans les pièces humides. Provoque des déclenchements nocturnes ou lors des épisodes pluvieux fréquents dans l'Oise.
• Courants harmoniques — Variateurs, lave-linge et fours à induction cumulent 1 à 3 mA par appareil sur le PE. Solution : différentiel de type F selon IEC 62423.
• Inversion phase/neutre — Déséquilibre immédiatement détecté par le tore magnétique, déclenchement à chaque mise sous tension. Défaut récurrent après rénovations partielles en auto-construction.
• Connexions mal serrées ou oxydées — Micro-arcs sur bornes en dessous de 2,5 N·m de couple, générant des impulsions transitoires dépassant 30 mA. Représente environ 15 % des appels d'urgence chez les électriciens senlisiens.
• Parafoudres et microruptures réseau — Varistances de type 2 maintenant jusqu'à 3 mA en permanence ; lignes BT dépassant 800 m dans les zones rurales de l'Oise créant des impulsions parasites. Remplacement par un type A ou F résout 9 cas sur 10.

Intégration dans le tableau électrique : règles de placement NF C 15-100 pour l'Oise (60)

La norme NF C 15-100 impose que chaque disjoncteur différentiel 30 mA protège au maximum 8 circuits en aval dans un tableau résidentiel neuf. Au-delà, le risque de déclenchement intempestif augmente exponentiellement, car les courants de fuite résiduels de chaque circuit s'additionnent. Un tableau standard de maison individuelle en Oise comprend généralement 3 à 4 blocs différentiels, répartissant les 15 à 20 circuits habituels de manière équilibrée.

La norme exige une séparation des circuits humides sur un bloc différentiel dédié : salle de bain, WC, cuisine et buanderie doivent obligatoirement être regroupés sur un différentiel distinct de celui alimentant les pièces sèches. Cette disposition, détaillée à l'article 771 de la NF C 15-100, s'applique intégralement aux rénovations soumises à déclaration de travaux dans l'Oise. Le non-respect de cette règle constitue une non-conformité relevée systématiquement lors des contrôles Consuel.

Le bloc différentiel doit être installé immédiatement en aval du disjoncteur de branchement Enedis, lui-même calibré à 30 ou 60 A selon la puissance souscrite. Le jeu de barres de répartition de 9 mm de pas accueille les modules DIN standards sur profilé symétrique, et la profondeur minimale de coffret est fixée à 85 mm pour les tableaux encastrés. Dans les constructions du secteur 60300 antérieures à 1980, le remplacement du tableau impose fréquemment la dépose des gaines IRO pour respecter les volumes de protection.

Chaque départ de circuit doit être repéré par une étiquette normalisée mentionnant la destination et le calibre (ex. : « Cuisine – prises 16 A ») conformément au guide UTE C 15-900. L'accessibilité au bouton-test IEC 61008 de chaque différentiel doit rester dégagée en permanence, sans obstacle à moins de 0,75 m. Le tableau complet doit être positionné entre 1 m et 1,80 m du sol fini, conformément à l'article 553 de la norme, pour garantir l'accessibilité aux personnes à mobilité réduite.

La mise en service d'un tableau neuf ou entièrement rénové dans l'Oise exige une attestation de conformité Consuel (formulaire bleu n° 51), déposée auprès d'Enedis avant la mise sous tension définitive. Le coût de cette visite de contrôle oscille entre 120 et 180 € TTC pour une habitation principale en 2026, hors déplacement éventuel. ELC Senlis prend en charge la constitution du dossier technique et assure le suivi des démarches administratives pour les particuliers et professionnels du département 60.

• 8 circuits max par différentiel — La NF C 15-100 limite à 8 le nombre de circuits protégés par un seul bloc 30 mA afin d'éviter l'accumulation des courants de fuite résiduels qui provoquerait des déclenchements intempestifs.
• Circuits humides sur bloc dédié — Salle de bain, cuisine, WC et buanderie doivent impérativement partager un différentiel distinct des pièces sèches, conformément à l'article 771 de la NF C 15-100.
• Position en aval du branchement Enedis — L'ordre de montage est strict : disjoncteur de branchement → bloc(s) différentiel(s) → disjoncteurs de circuit. Toute inversion invalide la conformité.
• Hauteur d'installation entre 1 m et 1,80 m — Le tableau doit rester accessible à tous les utilisateurs ; le bouton-test de chaque différentiel doit être dégagé sans obstacle à moins de 0,75 m devant le coffret.
• Étiquetage obligatoire de chaque départ — Chaque disjoncteur doit porter une étiquette indiquant la destination et le calibre (ex. : « Chambre 1 – éclairage – 16 A »), conformément au guide UTE C 15-900.
• Attestation Consuel avant mise sous tension — Tout tableau neuf ou entièrement rénové dans l'Oise nécessite le formulaire bleu n° 51 visé par le Consuel avant la mise en service définitive par Enedis.

Test mensuel, durée de vie et remplacement : quand solliciter votre électricien à Senlis ?

Le test mensuel du bouton T est une obligation de maintenance préventive inscrite dans les recommandations de la norme NF C 15-100. L'appui doit provoquer le déclenchement immédiat du dispositif en moins de 40 millisecondes ; si l'appareil reste enclenché, il est hors d'usage. Cette vérification simple prend moins de 30 secondes et constitue le seul moyen de s'assurer que le mécanisme interne de détection répond encore correctement.

La norme IEC 61008-1 impose aux fabricants un minimum de 2 000 manœuvres mécaniques avant défaillance, mais les grandes marques (Legrand, Schneider Electric, Hager) dépassent souvent 4 000 cycles en conditions normales. En exploitation résidentielle courante, un différentiel atteint une durée de vie de 15 à 20 ans. Au-delà de 10 ans, la fréquence des tests doit être maintenue rigoureusement et tout déclenchement anormal doit alerter l'installateur.

Plusieurs signes physiques trahissent un vieillissement avancé du tore magnétique ou du relais de déclenchement. Le jaunissement prononcé du boîtier thermoplastique indique une exposition prolongée à la chaleur au-delà de 70 °C, signe d'une connexion desserrée générant des pertes par effet Joule. Des traces noircies autour des bornes, un bouton T dur à enfoncer ou un cliquet de réarmement qui ne claque plus franchement imposent un remplacement immédiat sans attendre la prochaine inspection.

À Senlis et dans l'Oise (60), le coût de remplacement d'un différentiel 30 mA type A s'établit entre 85 € et 160 € TTC, main-d'œuvre comprise, pour un appareil 2 pôles 40 A de gamme courante. Un différentiel sélectif type F 300 mA pour tête de tableau monte à 220–350 € selon la marque. Ces tarifs intègrent la fourniture, la pose et la vérification du serrage des connexions au couple prescrit, soit 1,2 à 2,5 N·m selon la section de câble.

Faire appel à un électricien qualifié à Senlis garantit la conformité à la NF C 15-100 et la traçabilité de l'intervention, indispensable en cas de sinistre déclaré à l'assurance. ELC Senlis intervient sous 48 heures sur le secteur de l'Oise pour tout diagnostic, remplacement ou mise en conformité du tableau électrique, avec remise d'une attestation de bon fonctionnement après chaque prestation.

• Bouton T sans réaction — L'appareil ne déclenche pas lors du test mensuel : le relais de déclenchement est grippé ou le tore magnétique ne détecte plus les fuites. Remplacement immédiat obligatoire, la protection est nulle.
• Jaunissement du boîtier — Le boîtier thermoplastique jaunit ou se déforme au-delà de 70 °C, révélant un échauffement chronique dû à un serrage insuffisant des bornes ou à une surcharge du circuit.
• Traces noircies sur les bornes — Des dépôts carbonisés signalent un arc électrique passé, signe d'un contact dégradé dont la résistance dépasse les seuils admissibles et qui peut provoquer un départ d'incendie.
• Déclenchements répétés inexpliqués — Plus de 3 déclenchements sans charge défectueuse identifiée en 30 jours indiquent une dérive du seuil de sensibilité interne du différentiel vieillissant, qui ne respecte plus les tolérances de la norme IEC 61008-1.
• Réarmement difficile ou mou — Le levier ne se remet pas franchement en position haute ou claque mollement : le mécanisme de verrouillage mécanique est usé et la coupure effective lors d'un défaut n'est plus garantie.
• Appareil âgé de plus de 20 ans — Passé 20 ans, même sans signe apparent, le remplacement préventif est recommandé : les joints d'étanchéité du tore se dégradent et la précision de déclenchement à 30 mA n'est plus certifiable.

Questions frequentes

Quelle est la différence entre un disjoncteur classique et un disjoncteur différentiel ?

Comment savoir si mon disjoncteur différentiel est défectueux ou simplement très sensible ?

Combien de disjoncteurs différentiels doit-on installer dans une maison selon la norme NF C 15-100 ?

Pourquoi mon différentiel déclenche-t-il la nuit ou lors d'un orage sans appareil branché en cause ?

Quel est le prix d'un remplacement de disjoncteur différentiel à Senlis en 2026 ?

Le disjoncteur différentiel est un dispositif de protection actif irremplaçable qui surveille en permanence l'intégrité de votre installation électrique, que vous habitiez à Senlis, à Chantilly ou dans toute commune de l'Oise (60). Maîtriser son principe de fonctionnement, choisir le bon type selon vos équipements et respecter les règles de placement NF C 15-100 sont les fondations d'une installation sûre et conforme dans les Hauts-de-France. Lorsque votre différentiel déclenche régulièrement, refuse de se réarmer ou que votre tableau électrique date de plus de vingt ans, l'intervention d'un électricien qualifié s'impose sans délai. Contactez ELC Senlis dès maintenant pour un diagnostic précis et une intervention rapide dans tout le secteur de Senlis et ses environs.
